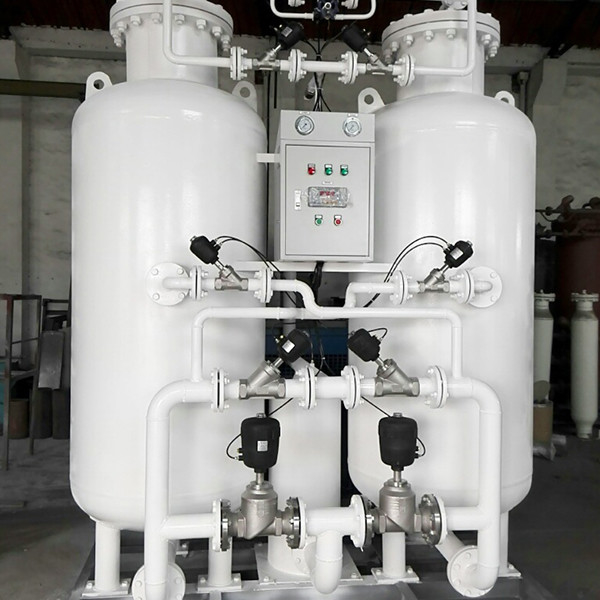

tecnologia di 300nm3/H PSA per la generazione dell'ossigeno

Pianta medica ed industriale di prezzi del generatore dell'ossigeno di PSA dell'ossigeno

Descrizione

Il generatore dell'ossigeno dell'adsorbimento dell'oscillazione di pressione è un'attrezzatura automatica per la separazione dell'ossigeno dall'aria usando il setaccio molecolare della zeolite come adsorbente ed usando il principio di adsorbimento di pressione e di desorbimento di pressione. La zeolite è un genere di materiale poroso dell'adsorbimento elaborato tramite un processo speciale, il di superficie e pieno interno dei micropori adsorbente granulare sferico, era giallo-chiaro.

Parametro

Composizione:

1. Compressore d'aria

Come l'attrezzatura di potere di fonte di aria del generatore dell'azoto di PSA, il compressore d'aria è selezionata generalmente: macchina della vite, centrifuga, fornire aria compressa sufficiente affinchè il generatore dell'azoto si accertino del funzionamento normale del generatore dell'azoto.

2. Serbatoio di compensazione

La funzione del serbatoio è di attenuare, stabilizzarsi e raffreddarsi; quindi riducendo la fluttuazione della pressione di sistema, completamente rimuovendo le impurità dell'acqua e del petrolio tramite la valvola di scarico inferiore, di modo che l'aria compressa può passare uniformemente attraverso la componente di purificazione dell'aria compressa, accertandosi dell'impiego affidabile e stabile delle attrezzature.

3. Dispositivo di purificazione dell'aria compressa

L'aria compressa dal serbatoio di compensazione in primo luogo si trasforma il dispositivo di purificazione dell'aria compressa. L'aria compressa in primo luogo rimuove la maggior parte del petrolio, dell'acqua e della polvere dal dispositivo di rimozione dell'olio di alto-efficienza e poi passa tramite l'essiccatore di gelata più ulteriormente raffreddare e rimuovere l'acqua ed il filtro fine rimuove il petrolio e la polvere. E la purificazione profonda è effettuata dal filtro fine che segue. Secondo le condizioni di lavoro del sistema, Hande ha progettato specialmente un insieme dello sgrassatore dell'aria compressa per impedire la penetrazione possibile dell'olio della traccia e per assicurare la protezione sufficiente per il setaccio molecolare. La componente rigorosamente progettata di purificazione dell'aria assicura il tempo di impiego del setaccio molecolare della zeolite e l'aria pulita trattata da questa componente può essere usata per il gas dello strumento.

4. Carro armato del mestiere dell'aria

La funzione del carro armato di accumulazione di aria è di ridurre la pulsazione del flusso d'aria e di svolgere un ruolo attenuante; quindi riducendo la fluttuazione della pressione di sistema, di modo che l'aria compressa può passare uniformemente attraverso la componente di purificazione dell'aria compressa, in modo da completamente rimuovere le impurità dell'acqua e del petrolio e ridurre il carico del dispositivo successivo di separazione dell'ossigeno e dell'azoto di PSA. Allo stesso tempo, quando la torre dell'adsorbimento è commutata, inoltre fornisce un gran numero di aria compressa per l'ossigeno di PSA ed il dispositivo della separazione dell'azoto rapidamente per aumentare la pressione in poco tempo, di modo che la pressione nella torre dell'adsorbimento aumenta rapidamente alla pressione di esercizio, assicurando l'attrezzatura è affidabile e stabile. funzioni.

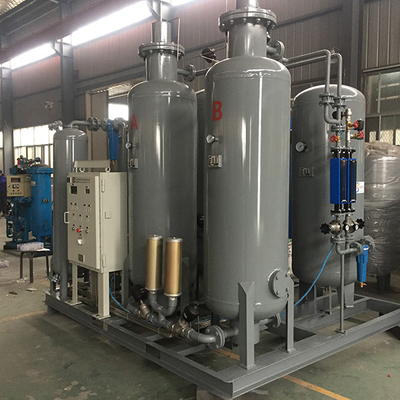

5. Dispositivo di separazione dell'azoto e dell'ossigeno

Ci sono due torri dell'adsorbimento, A e B, forniti di setacci molecolari per i generatori dell'ossigeno. Quando l'aria compressa pulita fornisce la conclusione dell'entrata della torre e dei flussi di A all'estremità dello sbocco al il setaccio molecolare, l'azoto è adsorbito da e l'ossigeno del prodotto scorre fuori dall'estremità dello sbocco della torre dell'adsorbimento. Dopo un periodo, il setaccio molecolare in torre A è saturato con l'adsorbimento. Attualmente, la torre A ferma automaticamente l'adsorbimento ed i flussi d'aria compressi nella torre B per assorbire l'azoto e produrre l'ossigeno e rigenera il setaccio molecolare della torre A. La rigenerazione del setaccio molecolare è realizzata rapidamente cadendo la torre dell'adsorbimento a pressione atmosferica rimuovere l'azoto adsorbito. Le due torri alternatamente effettuano l'adsorbimento e la rigenerazione per completare la separazione di ossigeno e di azoto e continuamente l'ossigeno dell'uscita. I processi di cui sopra tutti sono controllati da un controllore logico programmabile (SpA). Quando la purezza dell'ossigeno all'estremità dello sbocco è fissata al valore stabilito, gli atti di programma dello SpA per aprire la valvola di sfogo automatica per scaricare automaticamente l'ossigeno incompetente, tagliano il flusso di ossigeno incompetente al punto del gas ed utilizzano un silenziatore per ridurre il rumore a 78dBA sotto quando il gas è scaricato.

6. Carro armato di processo di ossigeno

Il serbatoio di compensazione dell'ossigeno è utilizzato per equilibrare la pressione e la purezza dell'ossigeno separato dal sistema della separazione dell'azoto-ossigeno per assicurare un rifornimento continuo stabile di ossigeno. Allo stesso tempo, dopo che la torre dell'adsorbimento è commutata, ricaricherà la parte del suo proprio gas di nuovo alla torre dell'adsorbimento, da un lato, aiuta la torre dell'adsorbimento ad aumentare la pressione e d'altra parte, inoltre svolge un ruolo nella protezione dello strato del letto, che gioca un processo molto importante nell'impiego delle attrezzature. Ruolo sostenente.
