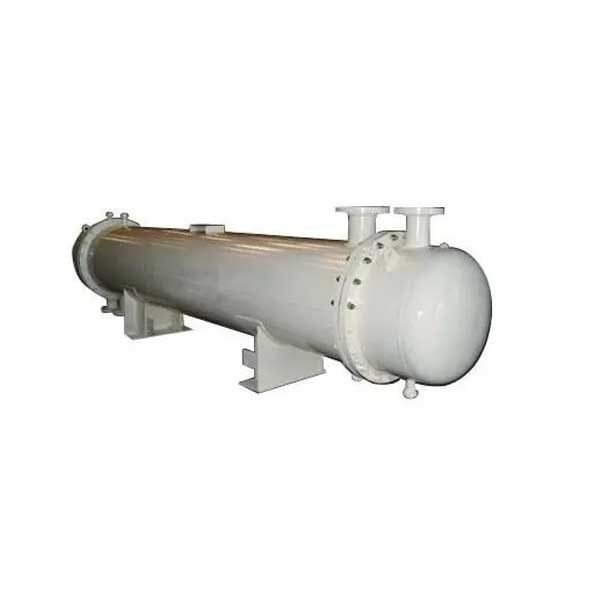

Pacco dello scambiatore di acciaio inossidabile 1400mm dello strato di doppia metropolitana SS304 316L

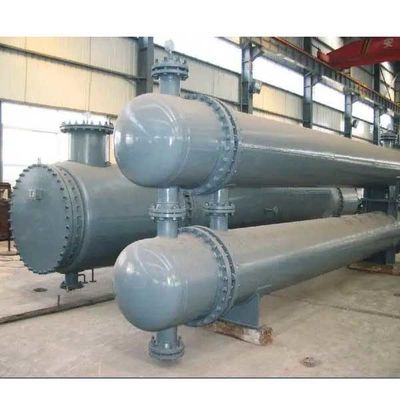

Doppio scambiatore di calore degli Metropolitana-strati di acciaio inossidabile

Descrizione

Uno scambiatore di calore della doppio metropolitana è un dispositivo che trasferisce la parte del calore del liquido caldo al liquido freddo, anche conosciuto come uno scambiatore di calore. Occupa una posizione importante nel prodotto chimico, in petrolio, nel potere, in alimento ed in molte altre produzioni industriali. Nella produzione chimica, gli scambiatori di calore possono essere usati come radiatori, dispositivi di raffreddamento, condensatori, evaporatori e reboilers, ecc. e sono ampiamente usati.

Parametro

Caratteristiche strutturali

1. Lo svuotamento pieno è la progettazione chiave dello scambiatore di calore dello strato di doppio tubo per evitare l'acqua farmaceutica residua;

2. Assicuri che il materiale nel lume completamente sia svuotato e non abbia residuo, che possa efficacemente ridurre ed impedire la riproduzione statica delle colonie ed il rischio di contaminazione microbica;

3. Per i lumi di doppio-flusso, è necessario da studiare la possibilità di controllare il flusso misto causato tramite il collegamento di svuotamento fra i lumi all'interno di una gamma limitata;

4. Combinato con il metodo in loco dell'installazione, può essere verticale o orizzontale (un pendio di 5 ‰);

prova di pressione

(1) dopo l'espansione di forza dello strato di camera d'aria e del tubo di scambio termico, la prova di pressione dell'acqua è effettuata dal lato delle coperture. Dopo che la prova di pressione dell'acqua è qualificata, la prova di tenuta dell'aria è effettuata. Dopo avere passato l'ispezione, il collegamento ed il montaggio dello strato di tubo esterno e del tubo di scambio termico saranno effettuati.

(2) dopo la saldatura di resistenza (saldatura ad arco di argon) + il collegamento di espansione dello strato di tubo esterno e del tubo di scambio termico è montato, il giunto saldato è sottoposto a prova di penetrazione dopo la saldatura.

(3) la prova di pressione dell'acqua è effettuata nel processo liquido di accumulazione. Dopo che la prova è qualificata, la prova di tenuta dell'aria è effettuata.

(4) la prova di tenuta dell'ammoniaca è effettuata dal lato delle coperture e la prova di tenuta dell'ammoniaca è effettuata al porto di scarico del lato liquido di accumulazione per controllare il giunto del collegamento fra lo strato di tubo esterno ed il tubo di scambio termico.

(5) dopo che il montaggio del contenitore di tubo è completato, la prova di pressione dell'acqua e di pressione è effettuata dal lato del tubo.
