impianto di gas del grado medico dello SpA del generatore dell'ossigeno di 25-200m3/H PSA

Generatore veloce dell'ossigeno di PSA del grado medico di consegna di elevata purezza

Descrizione

Generatore dell'ossigeno di PSA: Dopo che l'aria cruda è pressurizzata dal compressore d'aria, il sistema di pretrattamento dell'aria rimuove le impurità solide quali petrolio e polvere e la maggior parte dell'acqua gassosa ed entra nella torre dell'adsorbimento fornita del setaccio molecolare della zeolite (ZMS), dove l'azoto, l'anidride carbonica ed il vapore acqueo sono adsorbiti selettivamente dall'adsorbente e dei passaggi dell'ossigeno attraverso la torre dell'adsorbimento e nell'ossigeno è uscita come gas del prodotto.

Specifiche

struttura

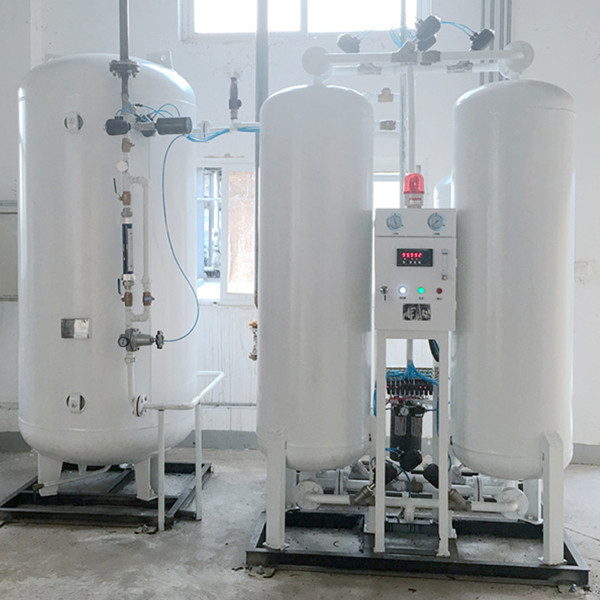

L'attrezzatura di produzione dell'ossigeno di PSA pricipalmente è composta di compressore d'aria, di essiccatore freddo, di dispositivo di sgrassamento, di sistema dell'adsorbimento, di serbatoio di compensazione dell'ossigeno e di sistema di controllo.

1. Compressore d'aria: Il compressore d'aria fornisce l'aria cruda per l'intero sistema. Secondo la produzione del gas dell'attrezzatura di produzione dell'ossigeno dell'adsorbimento dell'oscillazione di pressione, il compressore d'aria che riempie gli stati di progettazione è selezionato per la dotazione d'aria.

2. Essiccatore freddo: Dopo il compressore d'aria pressurizza l'aria di materia prima, l'aria compressa di temperatura elevata e di alta pressione entra nell'essiccatore freddo per il raffreddamento, l'essiccazione e la rimozione dell'impurità e l'aria compressa della bassa temperatura e dell'alta pressione è ottenuta.

3. Dispositivo di sgrassamento: Il dispositivo di sgrassamento rimuove la foschia dell'olio nell'aria compressa alla bassa temperatura ed all'alta pressione per impedire la foschia dell'olio nell'aria colpire la durata del setaccio molecolare della zeolite.

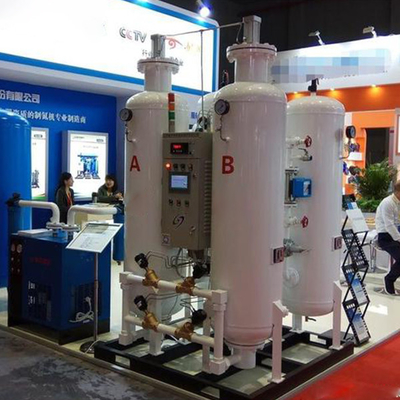

4. Sistema di adsorbimento: Il sistema dell'adsorbimento consiste di due torri dell'adsorbimento fornite di valvole dell'adsorbente e della conduttura del setaccio molecolare della zeolite. L'aria compressa alla bassa temperatura ed all'alta pressione entra dal fondo della torre A. Nell'attraversare lo strato dell'adsorbente, l'azoto, l'anidride carbonica, il vapore acqueo, ecc. nell'aria sono adsorbiti. L'ossigeno è raccolto alla cima della torre dell'adsorbimento attraverso il letto dell'adsorbimento come uscita del gas del prodotto. Allo stesso tempo, la torre di B è nello stato di rigenerazione. Quando la torre dell'adsorbimento per l'adsorbimento si accinge a per raggiungere la saturazione dell'adsorbimento, nell'ambito dell'adeguamento del sistema di controllo, la bassa temperatura e l'aria ad alta pressione entra nella torre di B per iniziare la produzione dell'ossigeno e dell'adsorbimento. Le torri A e B alternatamente prendono i giri per raggiungere lo scopo di produzione continua dell'ossigeno.

5. Serbatoio di compensazione dell'ossigeno: gas del prodotto del deposito (ossigeno) e svolgere un ruolo nel regolamento dell'insieme intero di attrezzatura.

6. Sistema di controllo: L'ingegnere introduce il programma di controllo prestabilito della valvola nel regolatore dello SpA, regola l'apertura e la chiusura di ogni valvola pneumatica tramite l'elettrovalvola a solenoide e realizza l'adsorbimento e la rigenerazione del sistema dell'adsorbimento nei limiti del tempo specificato.
