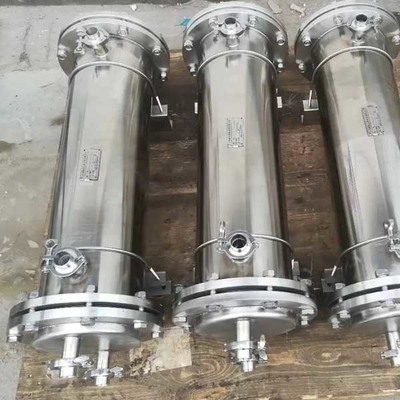

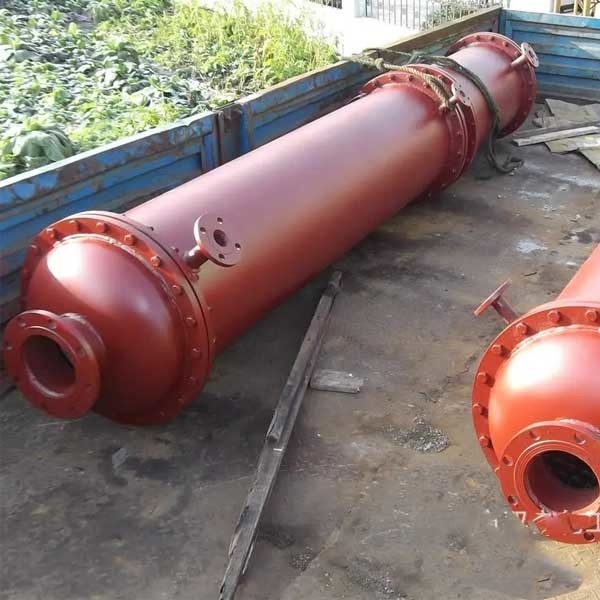

Shell And Tube Heat Exchanger pneumatica DN80 a forma di U

Scambiatore di calore dello strato di doppia metropolitana di prezzo basso e macchina del condensatore

Descrizione

Lo scambiatore di calore della doppio metropolitana consiste dei tubi interni ed esterni concentrici. I liquidi caldi e freddi attraversano la lacuna fra la camera d'aria e l'alloggio, scambianti simultaneamente il calore. Il tubo interno è collegato in serie con il U-tubo ed entrambe le estremità dell'intelaiatura sono collegate con il tubo diritto. Lo scambiatore di calore di rivestimento presenta i vantaggi della struttura semplice, dell'area di trasferimento di calore rapida, della pulizia facile, dello smontaggio conveniente, della portata adatta e di alto trasferimento di calore.

Specifiche

progettazione

Per lo scambiatore di calore dello strato di doppio tubo, ci sono due concetti di progetto: uno è che lo scambiatore di calore dello strato di doppio tubo è usato assolutamente per impedire la miscelazione del medium fra le coperture ed il tubo ed è destinato per essere installato sulla cavità fra gli strati di tubo interni ed esterni. La valvola di scarico è utilizzata per l'osservazione e lo scarico quotidiani quando le perdite dello strato di camera d'aria, di modo che il medium dal lato delle coperture efficacemente è isolato dagli strati di tubo interni ed esterni di due-strato. Ciò è il motivo principale per l'adozione del tipo della struttura dello strato di tubo doppio. Un altro pensa che lo scambiatore di calore dello strato di doppio tubo possa essere utilizzato nel caso dove la differenza media di pressione fra il tubo ed i lati delle coperture è grande e un medium è destinato per aggiungersi alla cavità fra gli strati di tubo interni ed esterni per ridurre la pressione del medium fra il tubo ed i lati delle coperture. Differenza. Ciò è la stessa di singolo scambiatore di calore generale dello strato di tubo, che non può assolutamente essere garantito per impedire la perdita l'orifizio dello strato di tubo esterno. La cavità di isolamento fra gli strati di doppio tubo è la differenza principale dalla struttura di singolo scambiatore di calore dello strato di tubo (secondo le indicazioni della figura, la cavità di isolamento non è collegata al lato del tubo ed al lato delle coperture e non sopporta la pressione del medium, ma sopporta il carico meccanico ed il calore dell'attrezzatura). Carico.

La portata della cavità di isolamento pricipalmente dipende dalla distanza fra gli strati di doppio tubo. Quando lo strato di doppio tubo fisso è sottoposto a prova idrostatica lata SHELL, ci può essere perdita al collegamento fra lo strato di camera d'aria ed il tubo di scambio termico. Di conseguenza quando determina la distanza fra gli strati di doppio tubo lo spazio minimo richiesto per l'osservazione e la rilevazione di perdita deve essere considerato
