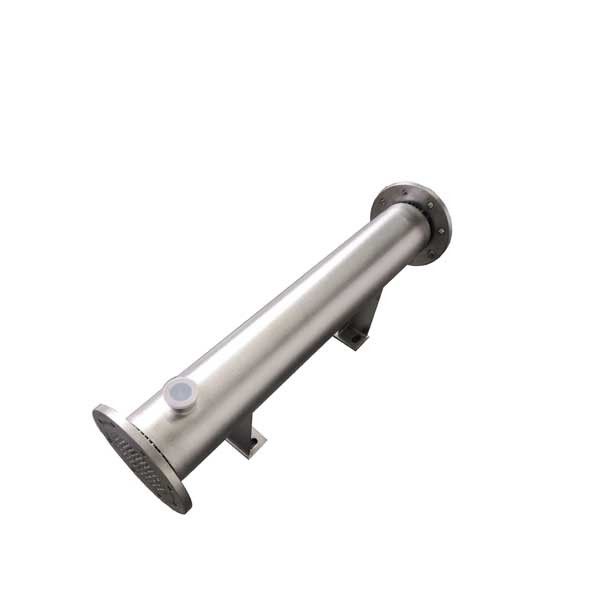

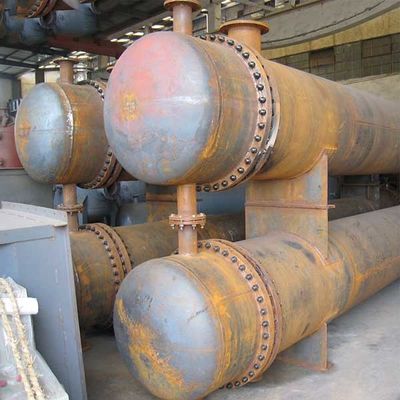

150 scambiatore di calore più freddo di iso del condensatore di doppio tubo di grado 11.6kw

Scambiatore di calore a doppia piastra tubiera ad alta efficienza, affidabile e sicuro

Descrizione

Lo scambiatore di calore a doppia piastra tubiera è adatto principalmente per luoghi in cui l'uso misto di fluidi lato mantello e lato tubi è severamente vietato. Si ritiene inoltre che lo scambiatore di calore a doppia piastra tubiera possa essere utilizzato in occasioni in cui la differenza di pressione del fluido tra il lato tubi e il lato mantello è elevata, e un fluido è progettato per essere aggiunto alla cavità tra le piastre tubiere interne ed esterne per ridurre la pressione del fluido tra i lati tubi e mantello. differenza di pressione. Attualmente, lo scambiatore di calore a doppia piastra tubiera presenta evidenti vantaggi nell'impedire l'attraversamento del fluido nel lato tubi e mantello.

Parametro

Confronto tra scambiatore di calore a doppia piastra tubiera e scambiatore di calore a singola piastra tubiera

L'uso più comune degli scambiatori di calore a singola piastra tubiera è che, oltre alla tenuta e alle perdite dei bulloni delle guarnizioni e dei giunti flangiati, ci sono anche perdite nei tubi e crepe di saldatura sulla piastra tubiera. La maggior parte delle perdite dell'ugello sulla piastra tubiera dello scambiatore di calore a singola piastra tubiera si verifica all'arco di ricezione della saldatura e il gas non viene rilasciato in modo pulito e ci sono bolle durante l'arco di ricezione della saldatura. Lo scambiatore di calore a doppia piastra tubiera ha piastre tubiere interne ed esterne doppie. Se l'orifizio della piastra tubiera interna perde, anche la piastra tubiera esterna è protetta. All'esterno della cavità formata tra le piastre, non c'è fluido o fluido nella cavità, e la pressione è piccola e la condizione di sollecitazione è migliore rispetto a quella dello scambiatore di calore a singola piastra tubiera. Inoltre, il test di pressione dello scambiatore di calore a doppia piastra tubiera deve essere eseguito attraverso i due tubi interni del lato tubi. La cavità tra le piastre tubiere interne ed esterne su entrambi i lati del lato mantello tra le piastre) Il test di pressione dello scambiatore di calore a singola piastra tubiera deve essere premuto 2~3 volte (lato tubi lato mantello o lato tubi lato mantello piccola testa flottante).
